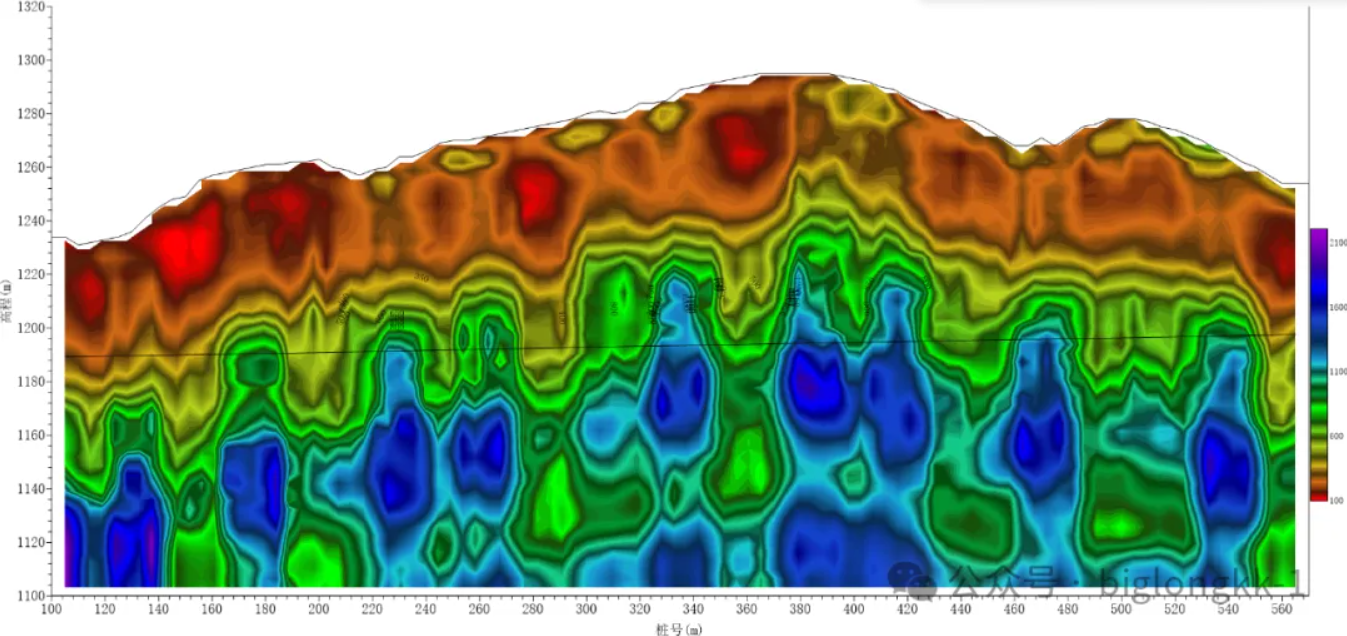

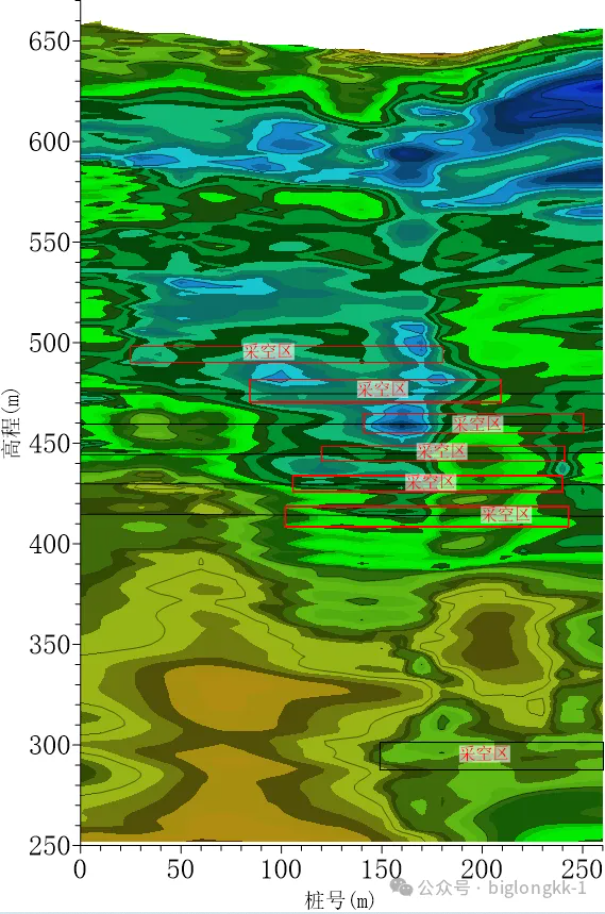

在《矿山隐蔽致灾因素普查规范》（征求意见稿）中，对煤矿采空区:第二十五条物探要求如下： （一）煤矿境界内及境界外200m范围内的不明采空区，应采用至少1种地面物探方法探测。 （二）3～5年生产规划范围内的不明采空区，应采用至少2种地面物探方法探测。 （三）地面不具备物探施工条件的，在采掘前应采用至少2种井下物探方法探测。 （四）井工煤矿生产区域内的不明采空区，应采用井下物探方法探测。 第二十六条：具备地面物探条件的，应结合地质、地形地貌条件、采空区和地层物性特征、干扰源特征等信息确定物探方法及组合。 （一）埋深小于50m的采空区应选用探地雷达法、高密度电阻率法、浅层地震勘探、放射性测氡、磁法或红外热成像法等；埋深介于50~150m的采空区应选用瞬变电磁法、三维地震勘探或高密度电阻率法等；埋深大于150m的采空区应选用三维地震勘探、瞬变电磁法、可控源音频大地电磁法或大地电磁法等。 （二）探测采空区边界应选用探地雷达法或地震勘探等；探测采空区积水分布情况应选用高密度电阻率法、瞬变电磁法、可控源音频大地电磁法或大地电磁法等；探测采空区火区情况应选用同位素测氡、磁法或红外热成像法等。 对金属非金属矿山采空区，第二百一十三条采空区普查采用物探方法时，物探范围应包含初步推断的采空区和扩展区。初步推断的采空区根据收集资料和现场调查综合圈定，扩展区范围为初步推断的采空区边界基础上向外扩展不少于100m。物探方法要求如下： （一）对于3～5年规划区之内的不明采空区，应采用不少于1种物探方法探测。 （二）对于影响当前生产区域的不明采空区，应采用不少于2种物探方法探测。 第二百一十四条：具备地面物探条件的，应结合地质、地形地貌条件、采空区和地层物性特征、干扰源特征等信息确定物探方法及组合。 （一）埋深小于或者等于50m的采空区应选用探地雷达、地震勘探、微动、高密度电阻率、瞬变电磁或微重力等物探方法。 （二）埋深大于50m且小于或者等于150m的采空区应选用微动、地震勘探、瞬变电磁或高密度电阻率等物探方法。 （三）埋深大于150m的采空区应选用微动、地震勘探、瞬变电磁、可控源音频大地电磁或直流电法等物探方法。 在实际工作中，由于受采空区的大小、埋深等物理特征影响，探测的效果差别较大，煤矿采空区用三维地震勘探的方法可以较准确的划分采空区边界，经济性不强。 背景噪声成像利用了介质的密度差异进行成像，对采空区具有较好的效果，以下是几个煤矿和非煤矿山采空区的背景噪声成像效果：   (责任编辑：admin) |
