福田地铁十四号线BIM成果展示

福田城市轨道交通 14 号线工程串联福田中心区、清水河、布吉、横岗、龙岗大运新城、坪山中心区、坑梓、沙田等区域，覆盖深圳东部地区南北向交通需求走廊，是联系深圳中心区与东部组团的轨道交通快线，是支撑深圳东部发展轴的轨道交通骨干线，是支持深圳东进战略实施的重要交通保障。本线设计时速120km/h，将快速拉近深圳中心区与东部各组团间的时空距离，满足区域内以及组团间的快速通勤需求。

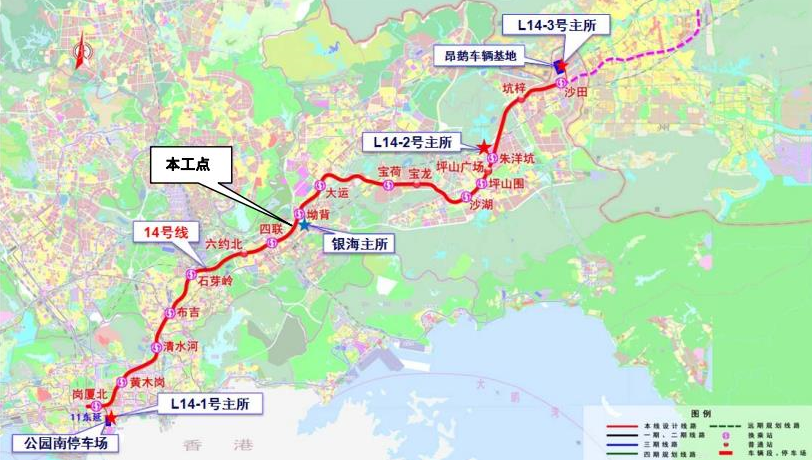

地铁十四号线地图

项目BIM咨询服务内容

在项目实施期间，我司主要负责项目区间BIM建模、地质BIM建模、工程量统计、4D施工模拟等内容，并提供驻场服务，协助项目疑难解决，推动项目进展。

1.采用Bentey软件搭建四联站到坳背站区间盾构隧道模型；

2.区间BIM建模：建立合计2.6公里的地铁区间 LOD300精度的模型（起始点DK20+572到DK23+199）；

3.隧道BIM建模：从隧道起点开始，1.5米为一环，进行隧道建模；

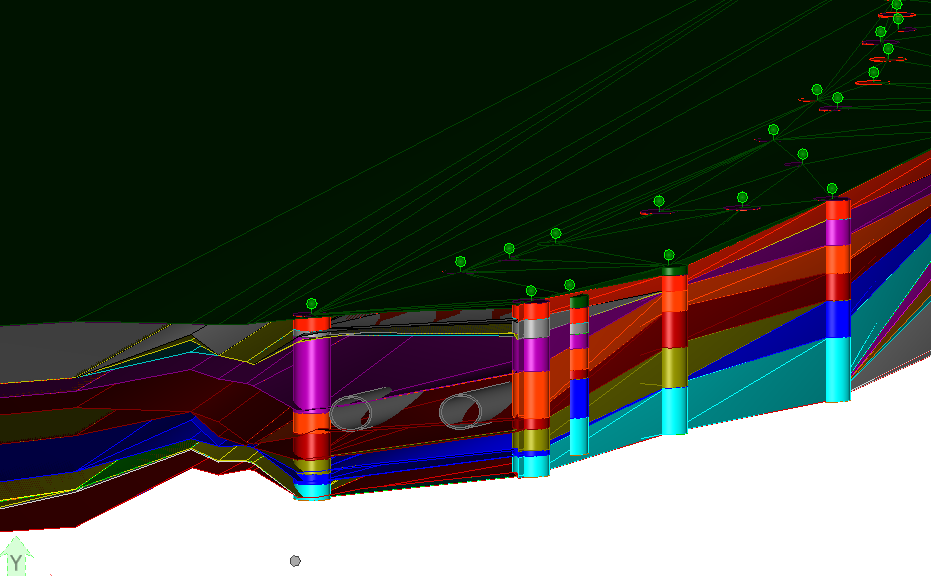

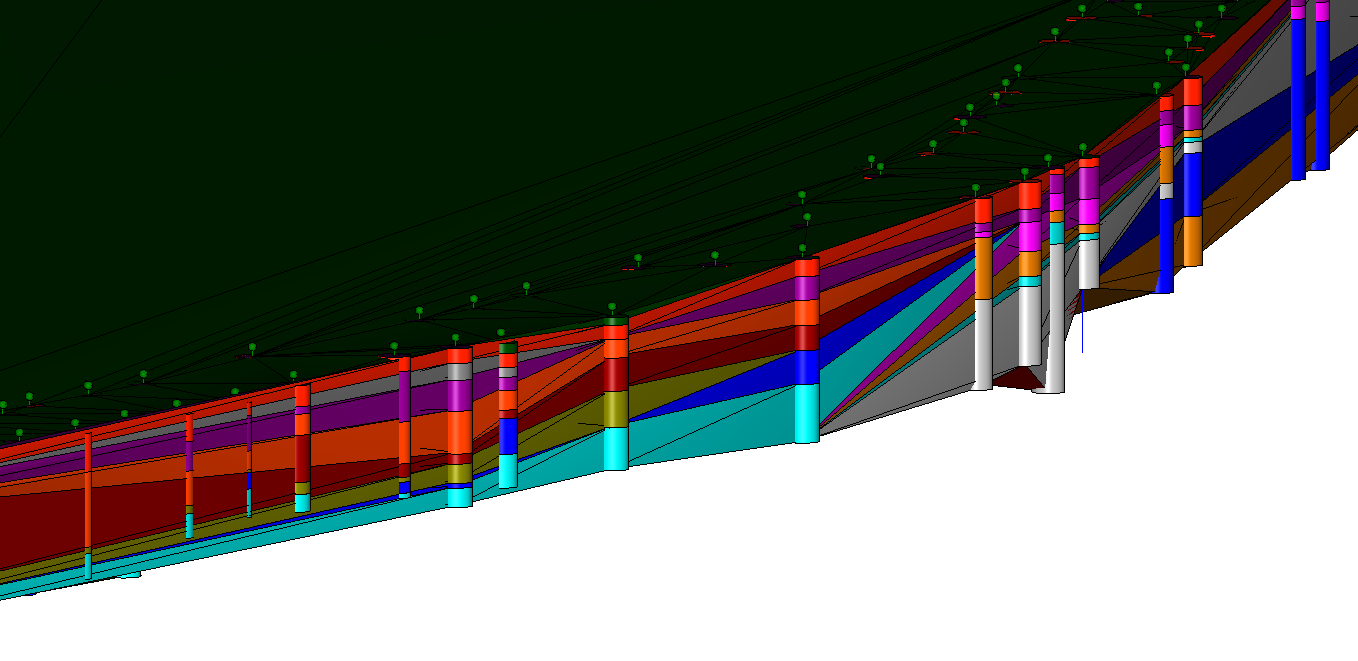

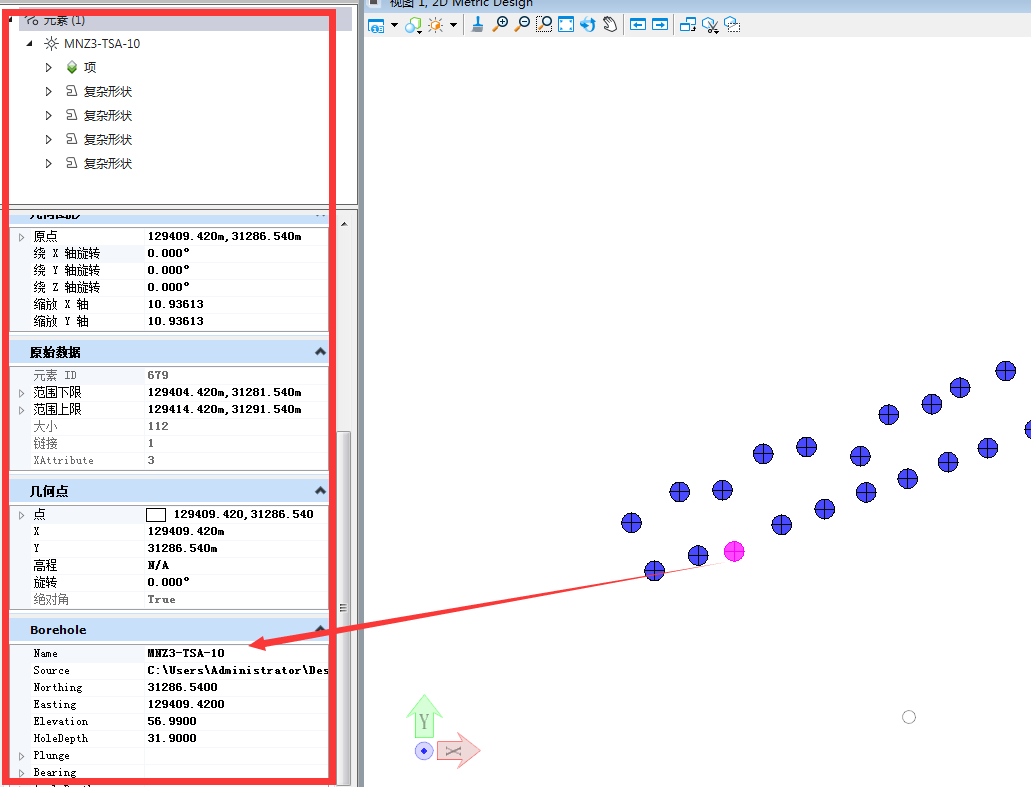

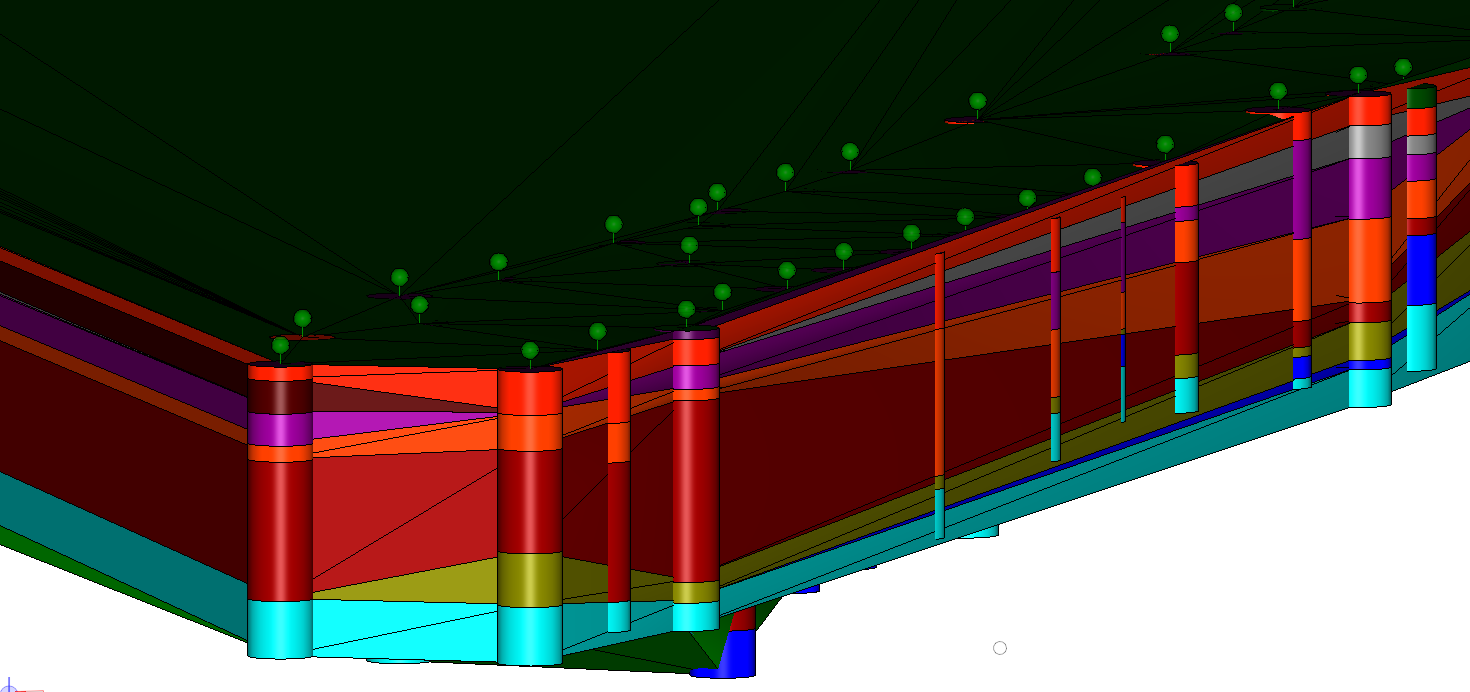

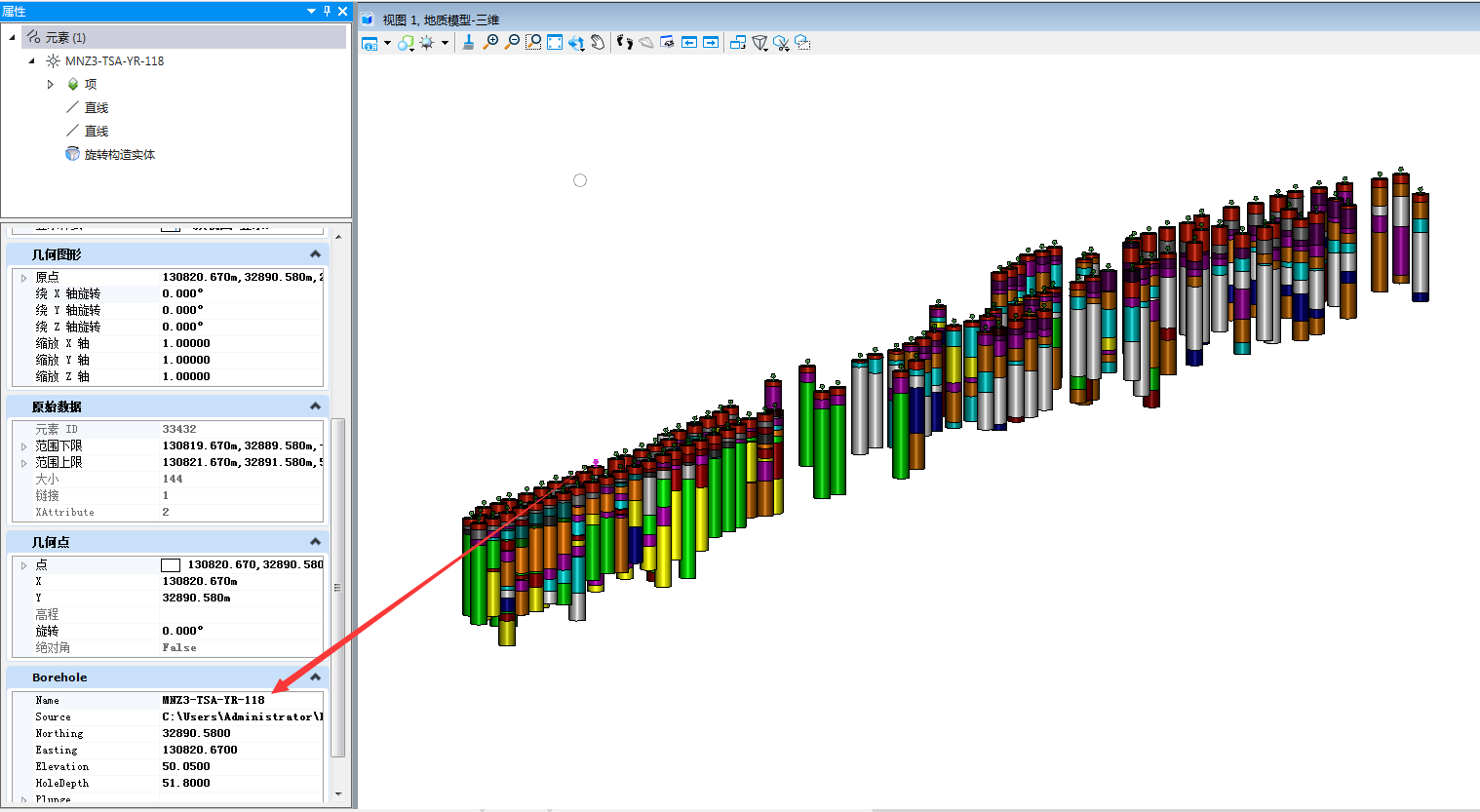

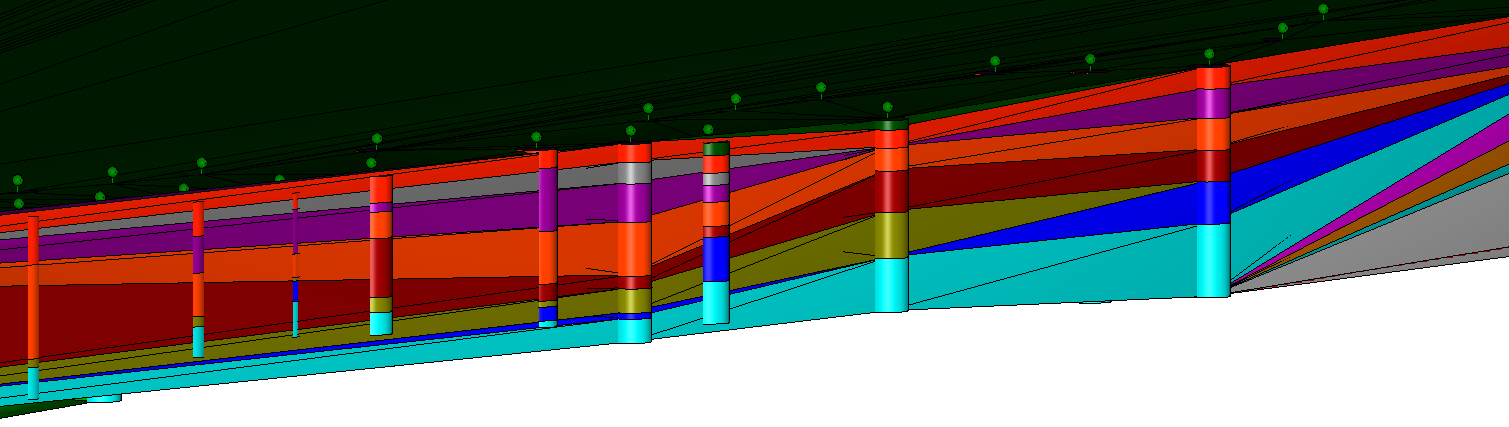

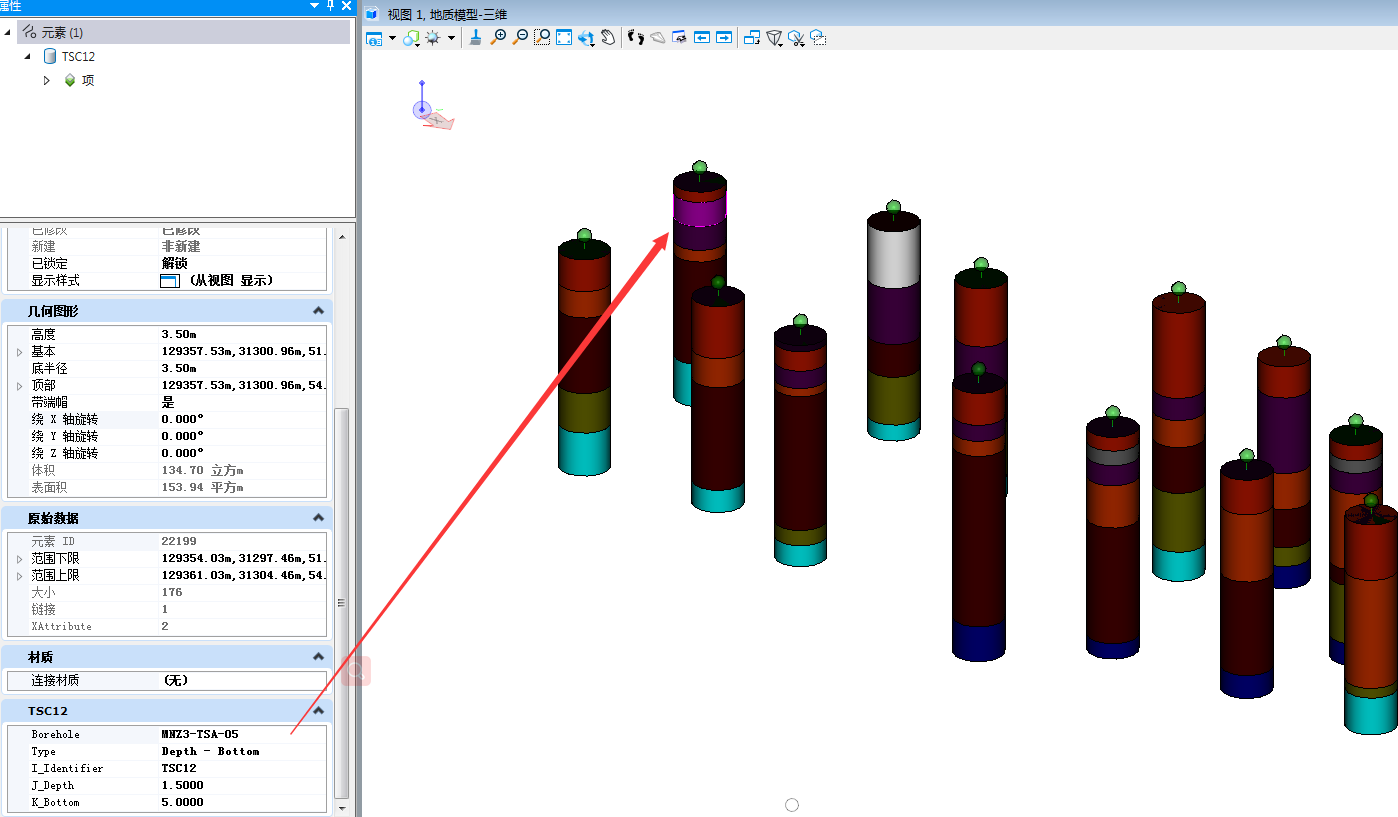

4.地质BIM建模：建立地铁区间附近的地质模型，含每个地质层的项目信息（区间合计2.6公里周边）；

5.工程量统计：按照每1.5m一环的管片进行工程量统计；

6.4D施工模拟：盾构区间模型进行4D施工模拟（按照相关的施工进度计划文件模拟）。

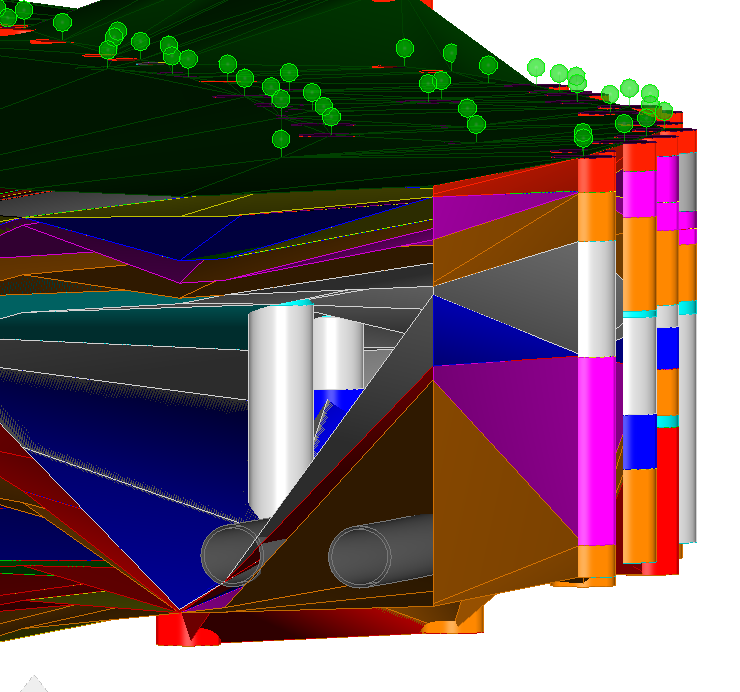

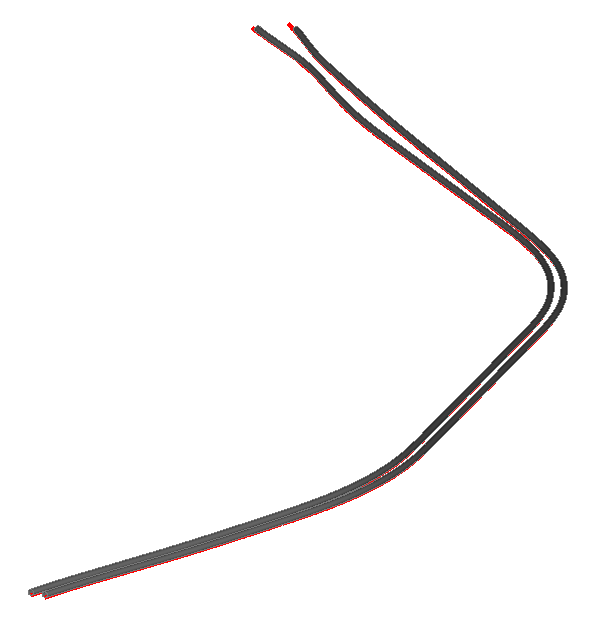

1-隧道模型
