重庆万达城室外主题乐园场地项目场地在1平方公里左右，乐园内部有道路多条，各种游乐设施依山而建，建筑物种类多且景观要求高，含隧道地下管线，专业多且杂，设计人员沟通难度大，多专业协同设计困难。 室外主题乐园场地项目总图 二、项目难点 1) 场地大，利用率要求高 2) 专业多，涉及路隧、景观、动画、消防、电气等多专业协同难度大 3) 乐园游乐设施种类多，对消防、景观、游客到达度等要求高 4) 项目依山而建，土方的填挖量大，控制土方量且保障各专业设计不冲突是场地设计人员的最大难点

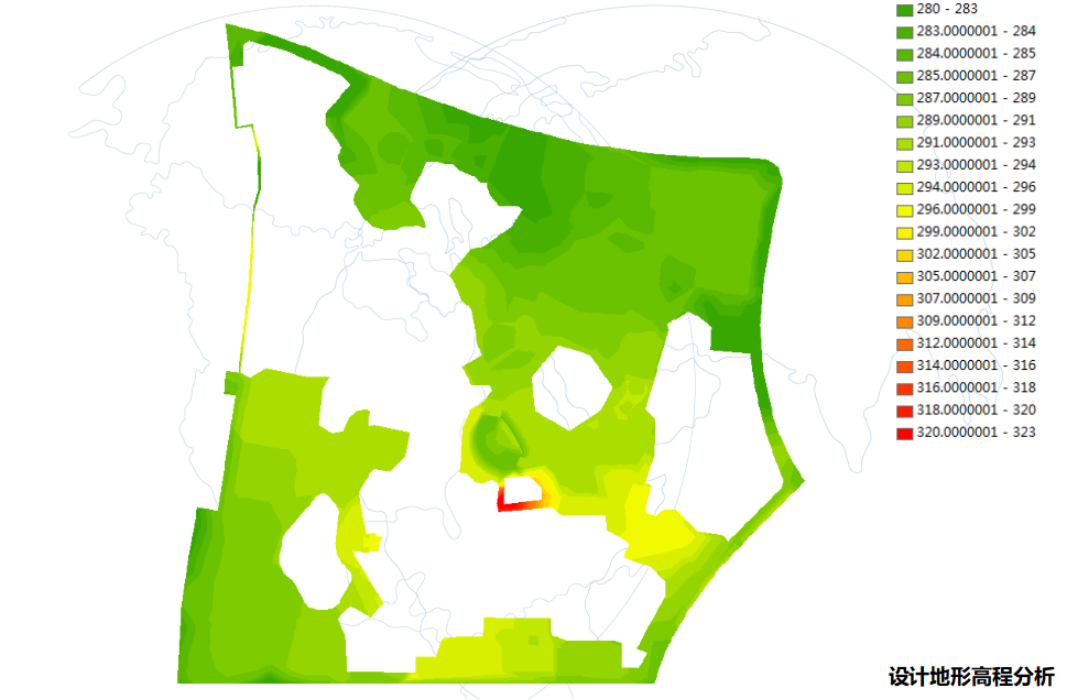

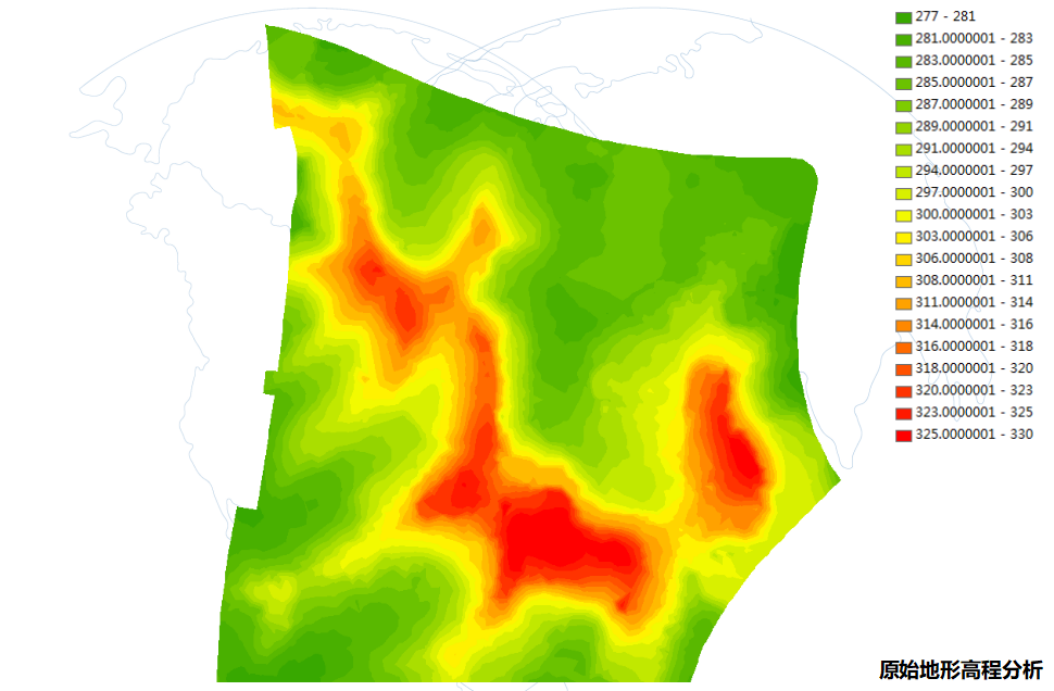

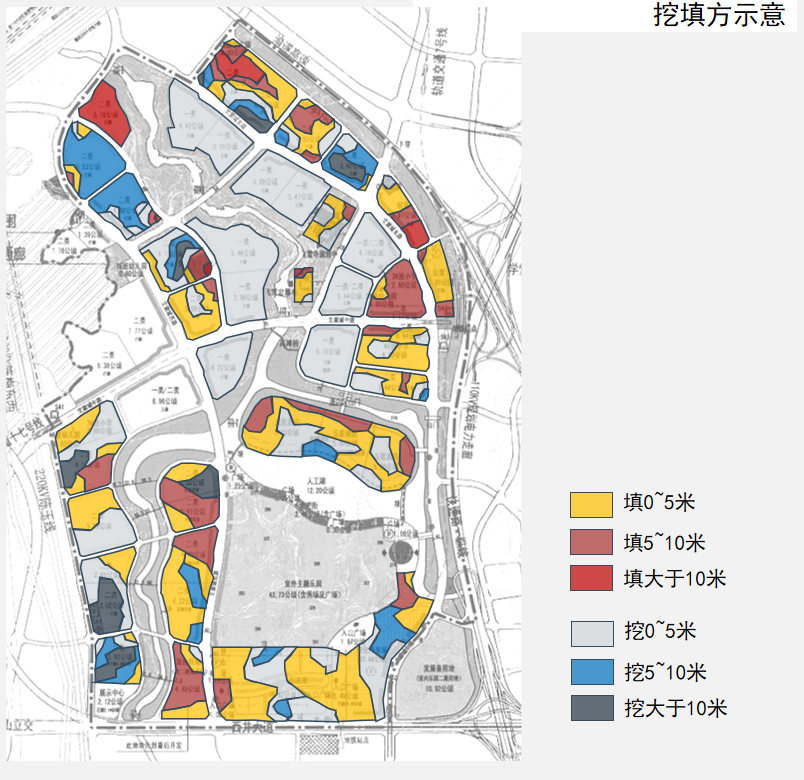

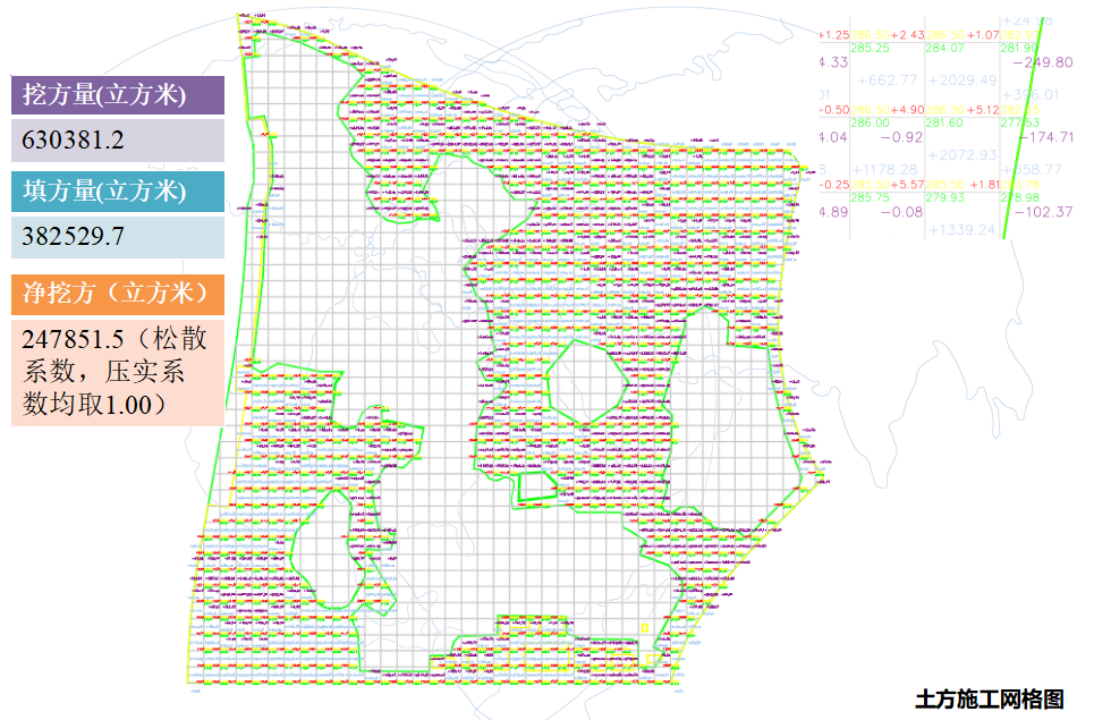

三、解决方案 针对以上项目难点，利用道路设计软件Openroads Designer进行精准建模和计算分析： 1）创建的模型精度高，模型涉及面广（道路、隧道、场地、管道、边坡、湖泊、山上小径） 2）直接统计各道路土方量和各个区域的场地填挖方量 3）根据边坡生成道路挖填方量  具体做出如下工作： ·基于设计图纸，建立与设计图纸相符的DTM模型，建立场平、道路、景观地形及道路放坡等相关模型。 ·基于方案图纸及后续调整初步设计、施工图纸进行了多次配合调整。 ·基于边坡设计方案进行边坡建模工作。 ·基于湖泊设计方案建立了大湖秀场地及其瀑布方案。 ·小火车轨道的地理位置及其与周边地形的放坡关系。 ·对比原始地形模型及不同版本设计地形，得出填挖方量及填挖方图。 ·各版模型逐步优化填挖方量及相关做法。
四、项目价值 我方利用BIM软件辅助项目土建、景观、动画设计人员进行设计，对他们做出的设计进行实时建模，算出实时土方量，并进行优化分析。对复杂的游乐设施摆放，标高的确定提供了直接并且科学的依据，土方量由初步设计时的140万方量优化到最终方案的80万方，为客户节约了近7000万元的工程费用。建出的模型能清晰的反映设计情况，给各个专业设计人员及建设单位提供了直观的感受。
|
